Vloerverwarming met ongekende eigenschappen

oktober 2024

Een zeer geringe opbouwhoogte, korte reactietijd, lage aanvoertemperatuur en tot wel 9,5% energiebesparing in vergelijking met klassieke vloerverwarmingssystemen. Het is een greep uit de talrijke voordelen van de klimaatregelende tegelvloer Schlüter-BEKOTEC-THERM. De geringe energiebehoefte van dit innovatieve systeem maakt tevens een volledige ontkoppeling van fossiele brandstoffen mogelijk. Dit systeem is ook geschikt voor andere vloerbekledingen, zoals parket.

Het Klimaatakkoord geeft aan dat in 2050 zeven miljoen woningen en één miljoen gebouwen van het aardgas af moeten zijn. Als eerste stap moeten in 2030 de eerste 1,5 miljoen bestaande woningen verduurzaamd zijn. Het alternatief zal meestal aansluiting van woningen op warmtenetten zijn of de keuze voor warmtepompen. In combinatie met goede isolatie is dan keuze voor lage temperatuur verwarmingssystemen, zoals vloerverwarming, het meest efficiënt. Uiteraard geldt dit ook voor energiezuinige nieuwbouw, vooral sinds aan de BENG-eisen moet worden voldaan. Vloerverwarming zal dus steeds vaker worden toegepast, eventueel in combinatie met vloerkoeling.

In de praktijk blijkt de aanleg van een goed functionerende vloerverwarming nog een forse uitdaging. Zo worden bij klassieke verwarmde dekvloeren met tegelbekledingen vaak schotelvorming en barstvorming vastgesteld door verschillende uitzettingscoëfficiënten van tegels en ondervloer. Daarnaast reageert de klassieke vloerverwarming traag op temperatuurveranderingen door de relatief grote dekvloermassa.

Het totaalsysteem Schlüter-BEKOTEC-THERM kent deze problemen niet. Het systeem is gebaseerd op een dunne dekvloer, die op de BEKOTEC-noppenplaat wordt aangebracht en de spanningen in het noppenraster afbouwt. Door het ontbreken van spanningen is er geen constructieve wapening in de dekvloer noodzakelijk en zijn er geen bewegingsvoegen nodig in de dekvloer.

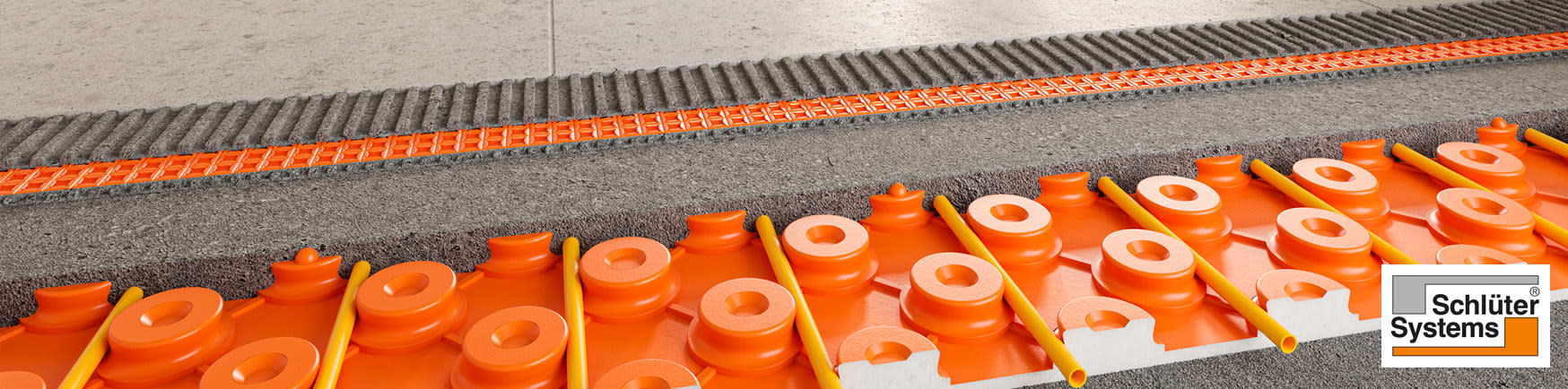

Het systeem bestaat uit diverse optimaal op elkaar afgestemde elementen. Eerst wordt de BEKOTEC polystyreen dekvloernoppenplaat (tot 70% uit gerecycled materiaal) op de draagkrachtige ondergrond gelegd. Ook kan de plaat op een in de handel verkrijgbare thermische en/of contactgeluidsisolatie worden gelegd. De noppen zijn zodanig gerangschikt dat de Schlüter-verwarmingsbuizen met een diameter van 14 of 16 mm in een raster van 75 mm zijn te klemmen. De dikte van de te storten cement- of calciumsulfaatdekvloer is slechts 8 - 25 mm boven de noppen en verwarmingsbuizen. Dit betekent dat tussen de noppen de dekvloer ten minste 31 tot maximaal 48 mm dik is. Hierdoor wordt in vergelijking met een traditionele dekvloer flink in bouwhoogte uitgespaard. Dit maakt van het systeem ook voor renovaties een ideale oplossing.

Zodra de dekvloer beloopbaar is, wordt er een DITRA ontkoppelingsmat op verlijmd. Deze zorgt voor ontkoppeling, warmteverdeling, contactafdichting en dampdruknivellering. Daarop kunnen dan rechtstreeks volgens het dunbedprocedé keramische tegels of natuursteen worden gelegd. Zelfs grootformaat tegels zijn geen probleem. Tevens zijn andere materialen, zoals parket, laminaat, linoleum, pvc en tapijt, mogelijk.

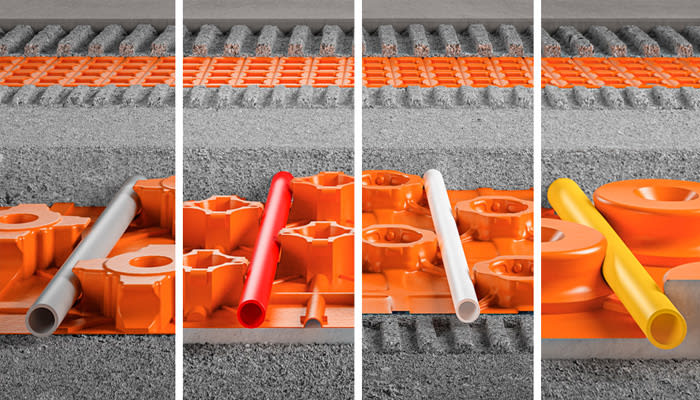

Er zijn vier systemen leverbaar. Voor alle systemen geldt dat de opbouwhoogten exclusief DITRA-ontkoppelingsmat zijn en verwarmingsvermogens mogelijk zijn tot 100 W/m²:

• De isolerende, Schlüter®-BEKOTEC-EN 2520/-EN 1520PF. Opbouwhoogtes: 52 – 69 mm, met geïntegreerde thermische isolatie van 20 mm. Oppervlaktegewicht vanaf 57 kg/m² en plaatsingsraster 75 mm.
• De allrounder, Schlüter®-BEKOTEC-EN 23F. Opbouwhoogten: 31– 48 mm, zonder isolatie (in combinatie met isolatie is mogelijk). Oppervlaktegewicht: vanaf 57 kg/m² en plaatsingsraster 75 mm. Er is ook een zelfklevende variant waarbij de mat kan worden hergepositioneerd, zolang er geen druk op wordt uitgeoefend.
• De stille, Schlüter®-BEKOTEC-EN 18FTS. Opbouwhoogten: 31– 43 mm, met geïntegreerde contactgeluidsisolatie tot wel 25 dB. Oppervlaktegewicht vanaf 52 kg/m² en plaatsingsraster 50 mm.
• Het lichtgewicht, Schlüter®-BEKOTEC-EN 12FK. Opbouwhoogten: 20 – 27 mm. Op de ondergrond verlijmd. Oppervlaktegewicht: vanaf 40 kg/m² en plaatsingsraster: 50 mm. Er is ook een zelfklevende variant waarbij de mat kan worden hergepositioneerd, zolang er geen druk op wordt uitgeoefend. Geen dunbedmortel noodzakelijk en daarom geen droogtijden

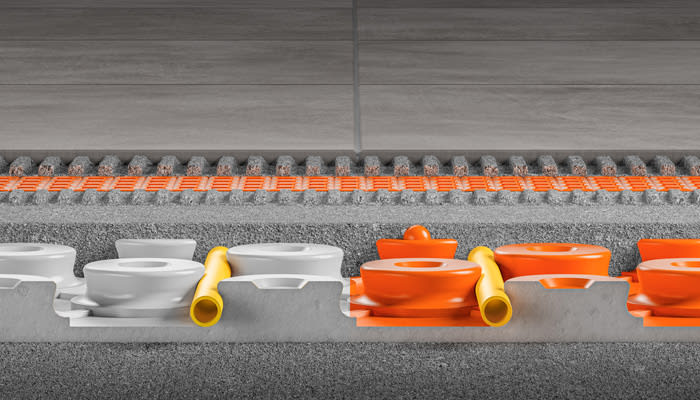

De dunne dekvloermassa en de verwarmingsbuizen die dicht aan de oppervlakte liggen, zorgen voor een snelle opwarming en afkoeling van de vloer. Dankzij de onderling verbonden luchtkanalen in de ontkoppelingsmat onder de tegels wordt een gelijkmatige spreiding van de warmte verkregen. Daardoor is BEKOTEC-THERM een snel reagerende ‘klimaatregelende tegelvloer’, die door de zeer lage aanvoertemperatuur een hoog rendement heeft. In plaats van de meer gebruikelijke aanvoertemperatuur van 40°C, vereist dit systeem slechts 30°C. Een wetenschappelijke praktijktest van het ITG (Institut für Technische Gebäuderüstung in Dresden) heeft aangetoond: met BEKOTEC-THERM kan tot wel 9,5% energie worden bespaard in vergelijking met klassieke vloerverwarmingssystemen. Door de dunlagige constructie met een gering gewicht is dit systeem ook ideaal voor het realiseren van verwarmde en onverwarmde dekvloeren in renovatieprojecten. Voor deze toepassing zijn speciale 5 mm dikke schuimmatten leverbaar, die de contactgeluidisolatie verbeteren.

Voor de snelle en precieze regeling van de verwarmde BEKOTEC-THERM-vloer staan de op het systeem afgestemde elektronische Schlüter-sturingscomponenten in, die ook verkrijgbaar zijn als een radiogestuurde versie.

Bij een conventionele dekvloer gaat men uit van plaatsingsprestaties van ongeveer 70 m² per dag. Met Schlüter®-BEKOTEC kan tot 100 m² per dag worden geplaatst. Lastige bijkomende werkzaamheden, zoals het voorzien van bewegingsvoegen, de inbouw van een AKS-rooster en het gebruik van dure additieven behoren tot het verleden. Bovendien is duidelijk minder materiaal nodig. Kortom; BEKOTEC-THERM is de oplossing bij aardgasvrij bouwen!
